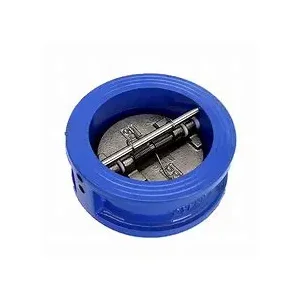

കാസ്റ്റ് ഇരുമ്പ് ബട്ടർഫ്ലൈ ചെക്ക് വാൽവ്

ഞങ്ങളുടെ കാസ്റ്റ് ഇരുമ്പ് ചിത്രശലഭ പരിശോധന വാൽവ് ഇൻസ്റ്റാൾ ചെയ്യുന്നത് എളുപ്പമാക്കുന്നു. ഇത് രണ്ട് ഫ്ലാംഗുകൾക്കിടയിൽ മുറുകെപ്പിടിക്കാൻ കഴിയും, ധാരാളം ഇൻസ്റ്റാളേഷൻ ഇടം സംരക്ഷിക്കുന്നു, മാത്രമല്ല ബഹിരാകാശത്തെ നിയന്ത്രിത പൈപ്പ്ലൈൻ ലേ layout ട്ട് സാഹചര്യങ്ങൾക്ക് ഇത് വളരെ അനുയോജ്യമാണ്.

ഘടനയും തൊഴിലാളി തത്വവും

(I) ഘടനാപരമായ രൂപകൽപ്പന

കാസ്റ്റ് ഇരുമ്പ് വേഫർ ചെക്ക് വാൽവ് പ്രധാനമായും കോർ ബോഡി, വാൽവ് ഡിസ്ക്, വാൽവ് സ്റ്റെം, വസന്തകാലം (ചില മോഡലുകൾ കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്നു). വാൽവ് മുഴുവൻ വാൽവിനും ശക്തമായ പിന്തുണയും സ്ഥിരതയുള്ള ഘടനാപരമായ അടിത്തറയും നൽകുന്ന വാൽവ് ബോഡി കാസ്റ്റ് ഇരുമ്പിൽ എറിയുന്നു. ചെക്ക് ഫംഗ്ഷൻ നേടുന്നതിനുള്ള ഒരു പ്രധാന ഘടകമാണ് വാൽവ് ഡിസ്ക്. വ്യത്യസ്ത ജോലി സാഹചര്യങ്ങൾ അനുസരിച്ച് അതിന്റെ ആകൃതിയും ഘടനാപരമായ രൂപകൽപ്പനയും വ്യത്യാസപ്പെട്ടിരിക്കുന്നു. സാധാരണ ഫോമുകളിൽ സിംഗിൾ ഡിസ്ക്, ഇരട്ട ഡിസ്ക് എന്നിവ ഉൾപ്പെടുന്നു. വാൽവ് ഡിസ്ക് ബന്ധിപ്പിക്കാനും വാൽവ് ഡിസ്ക് തുറക്കാനും അടയ്ക്കാനുമായി വാൽവ് ഡിസ്ക് കൃത്യമായും സുഗമമായും നീക്കാൻ വാൽവ് സ്റ്റെം ഉപയോഗിക്കുന്നു. ചില ചെക്ക് വാൽവുകൾ ഉറവകൾ സജ്ജീകരിച്ചിരിക്കുന്നു. വസന്തത്തിന്റെ പ്രവർത്തനം അവസാനിപ്പിക്കാൻ വാൽവ് ഡിസൈനെ സഹായിക്കുക, അടയ്ക്കുമ്പോൾ മുദ്ര മെച്ചപ്പെടുത്തുക, ഒപ്പം ഒരു പരിധി വരെ ജല ചുറ്റികയുടെ സംഭവം കുറയ്ക്കുക.

(Ii) പ്രവർത്തന സംവിധാനം

ഇടത്തരം ഒഴുകുമ്പോൾ, മാധ്യമം സൃഷ്ടിച്ച മർദ്ദം വാൽവ് ഡിസ്ക് അതിന്റെ സ്വന്തം ഗുരുത്വാകർഷണം മറികടക്കും, അങ്ങനെ വാൽവ് ഡിസ്ക് വാൽവ് സ്പ്രിംഗ് സ്പ്രിംഗ് സ്പ്രിംഗ് അല്ലെങ്കിൽ തുറക്കാൻ തിരിയുന്നു. ഈ സമയത്ത്, മാധ്യമം വാൽവിലൂടെ സുഗമമായി കടന്നുപോകാൻ കഴിയും, കൂടാതെ മുഴുവൻ പൈപ്പ്ലൈൻ സംവിധാനവും ഒരു സാധാരണ ഫ്ലോ അവസ്ഥയിലാണ്. മാധ്യമത്തിന് പുറകോട്ട് ഒരു പ്രവണതയുണ്ടെങ്കിൽ, മാധ്യമത്തിന്റെ ബാക്ക്ഫ്ലോ, വാൽവ് ഡിസ്കിന്റെ ഗുരുത്വാകർഷണം എന്നിവയിൽ തിരിച്ച് വാൽവ് ഇരിപ്പിടത്തിൽ തിരിക്കുക, അതുവഴി പൈപ്പ്ലൈൻ ബാക്ക്ഫ്ലോ മുറിക്കാൻ ഇടയാക്കും, അതുവഴി പൈപ്പ്ലൈൻ സിസ്റ്റത്തിൽ നിന്ന് ഉടനടി മുറിക്കുക, അത് കൈവശം വയ്ക്കുക.

സാങ്കേതിക പാരാമീറ്ററുകൾ
